Cerramiento acústico en banco de ensayos para motores

Banco de ensayos

El objetivo fundamental de un banco de ensayos para motores (o banco dinamométrico) es simular condiciones de operación reales en un entorno controlado para medir el rendimiento, la eficiencia y la fiabilidad de un motor.

En términos simples, sirve para "hacer trabajar" al motor sin que este se mueva de sitio, permitiendo a los ingenieros extraer datos precisos que serían imposibles de obtener con el vehículo en movimiento en la carretera.

Este tipo de pruebas generan un impacto acústico importante y es necesario controlarlo por medio de medidas correctoras adecuadas al tipo de equipos que se van a ensayar.

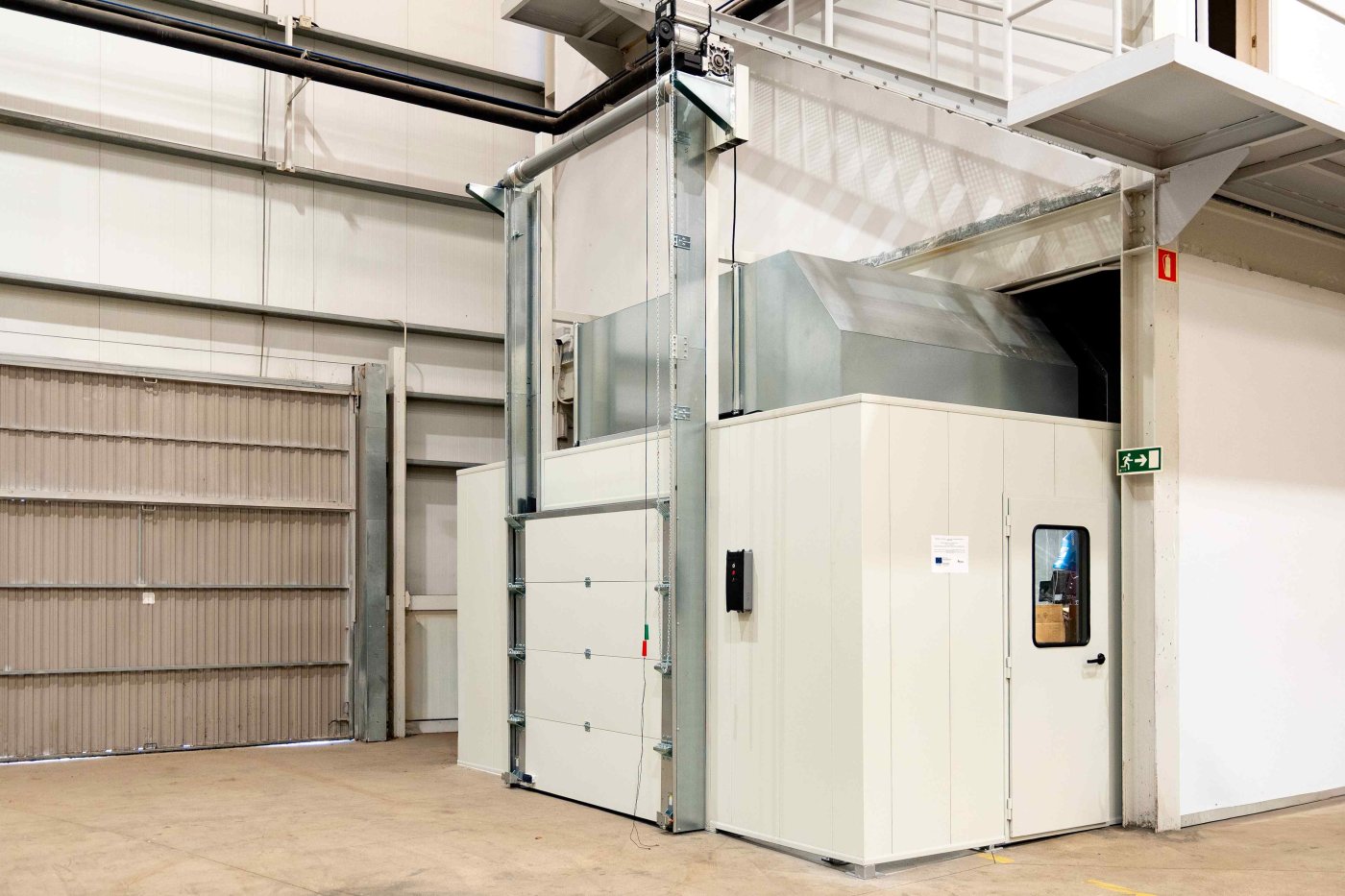

La solución que se planteó fue la instalación de un cerramiento acústico basado en paneles Acustimódul-80A.

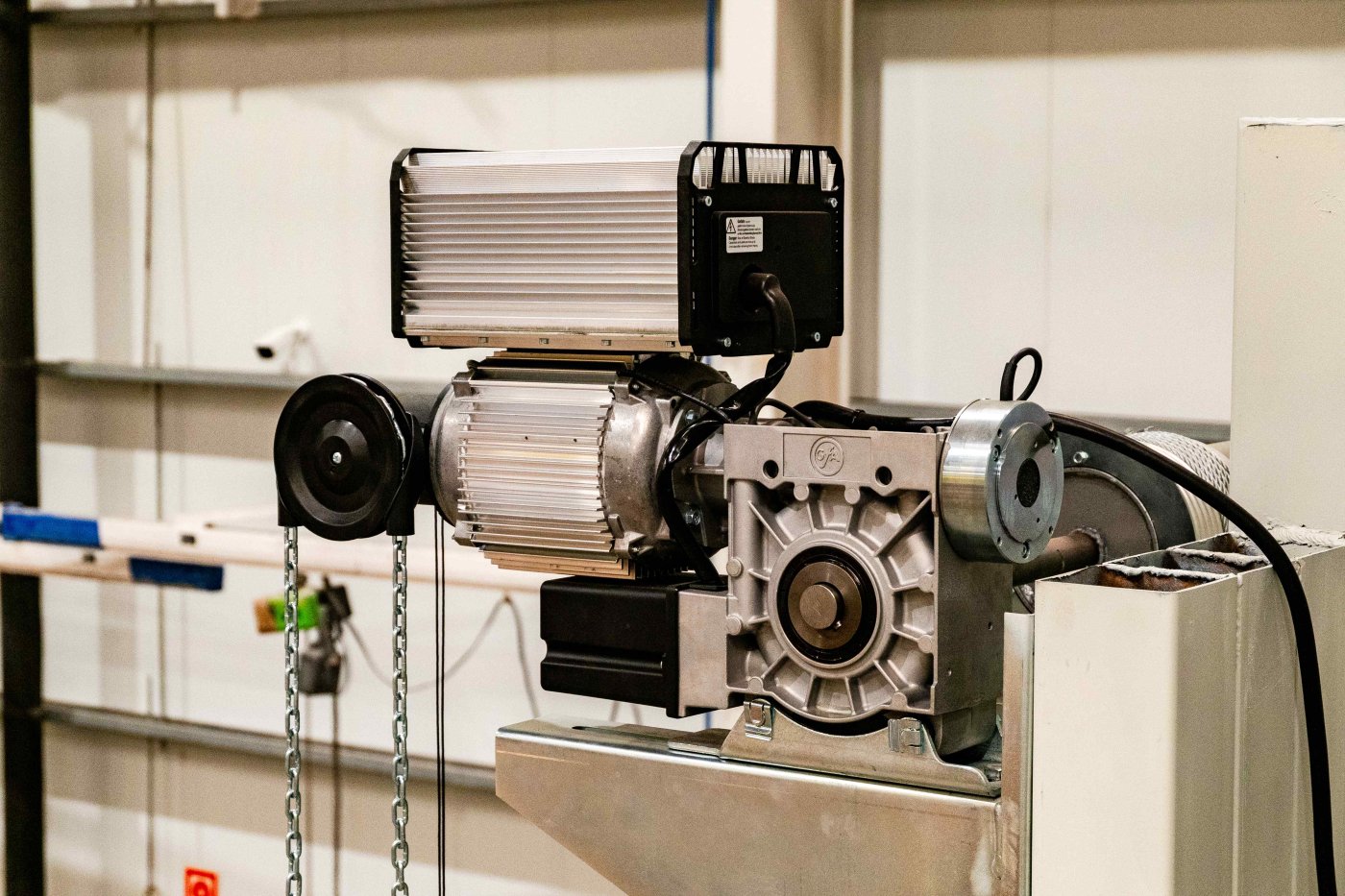

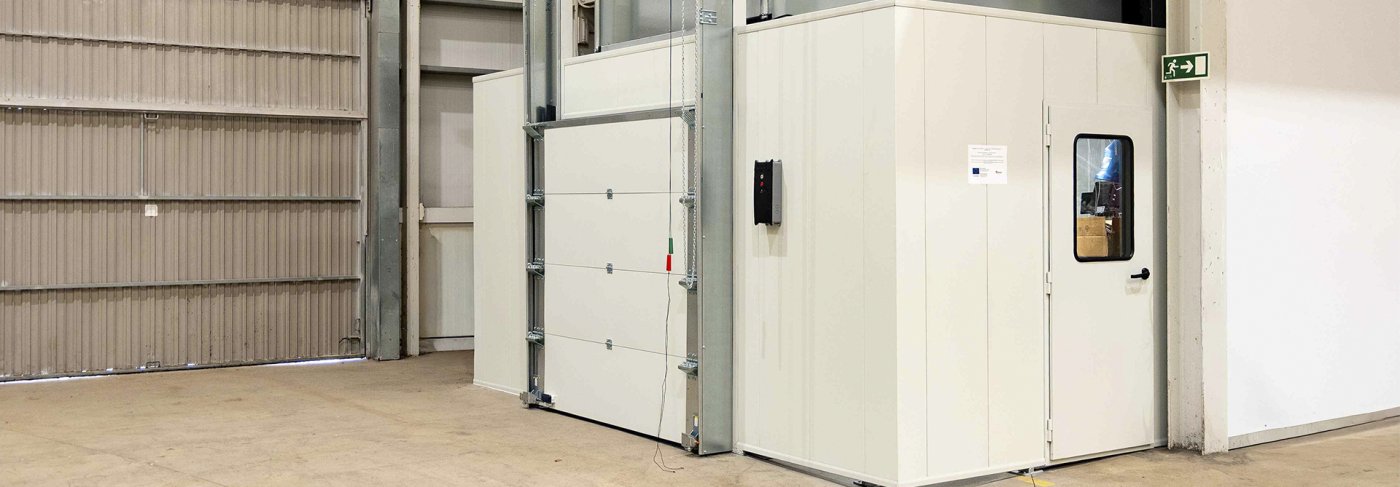

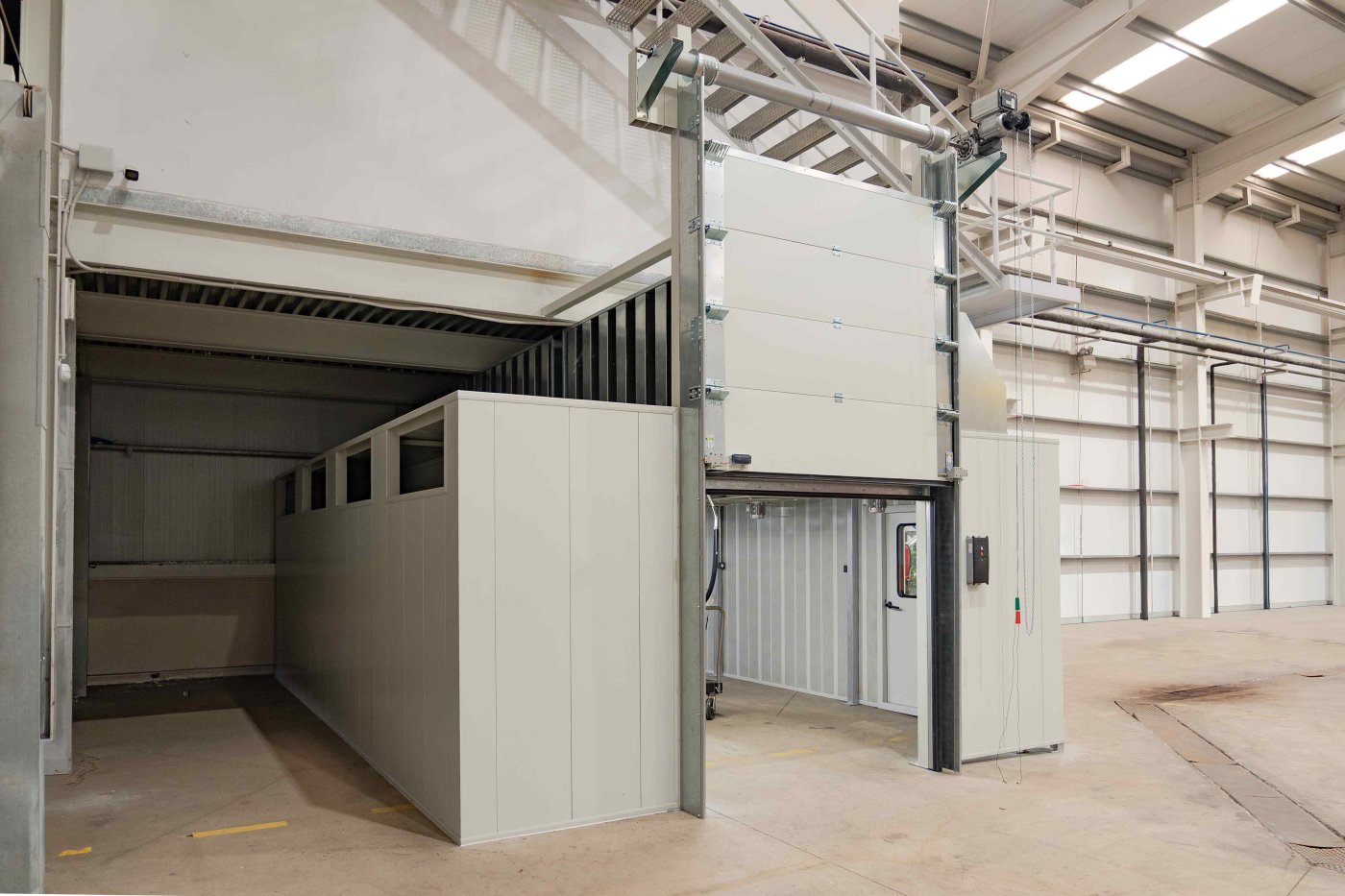

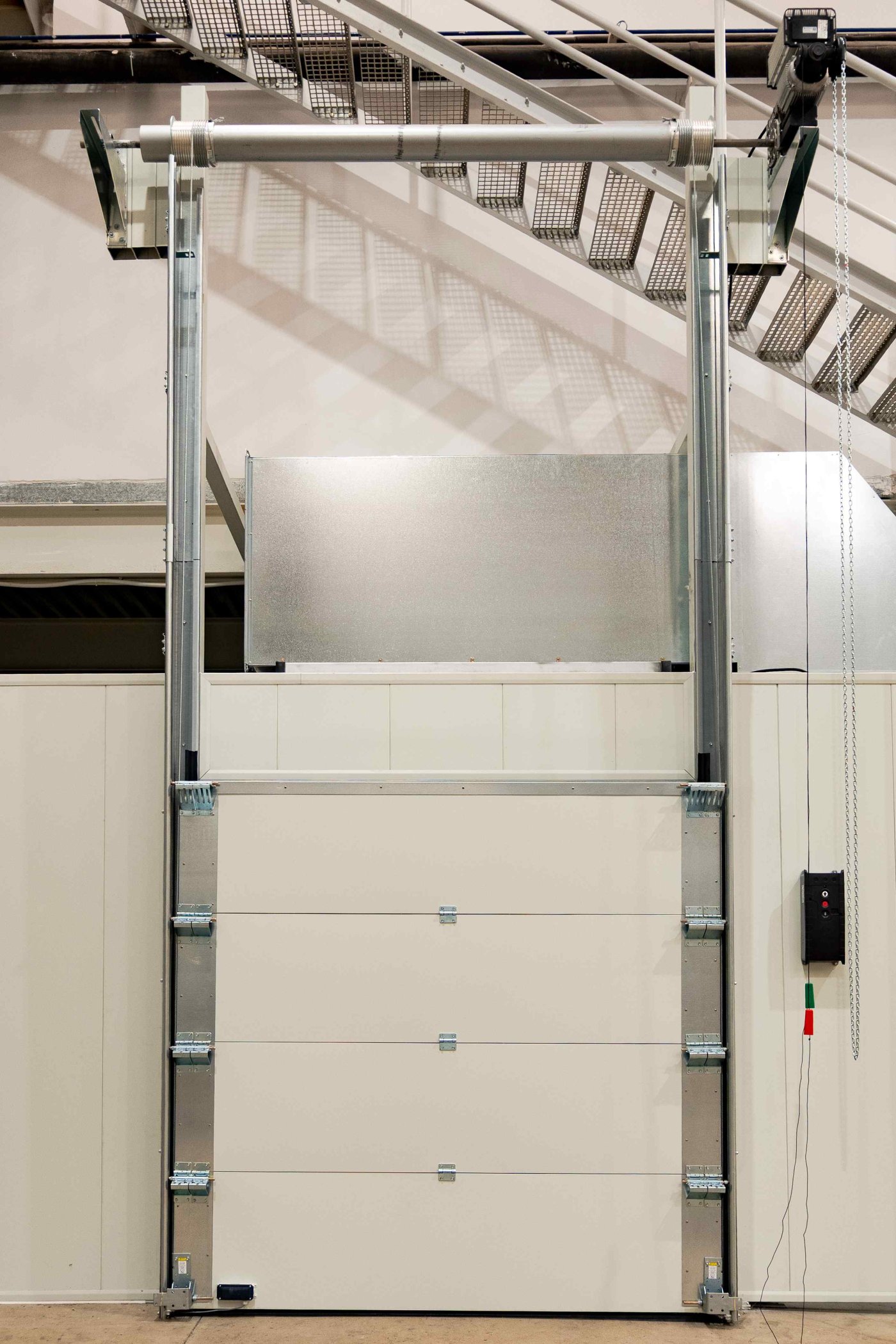

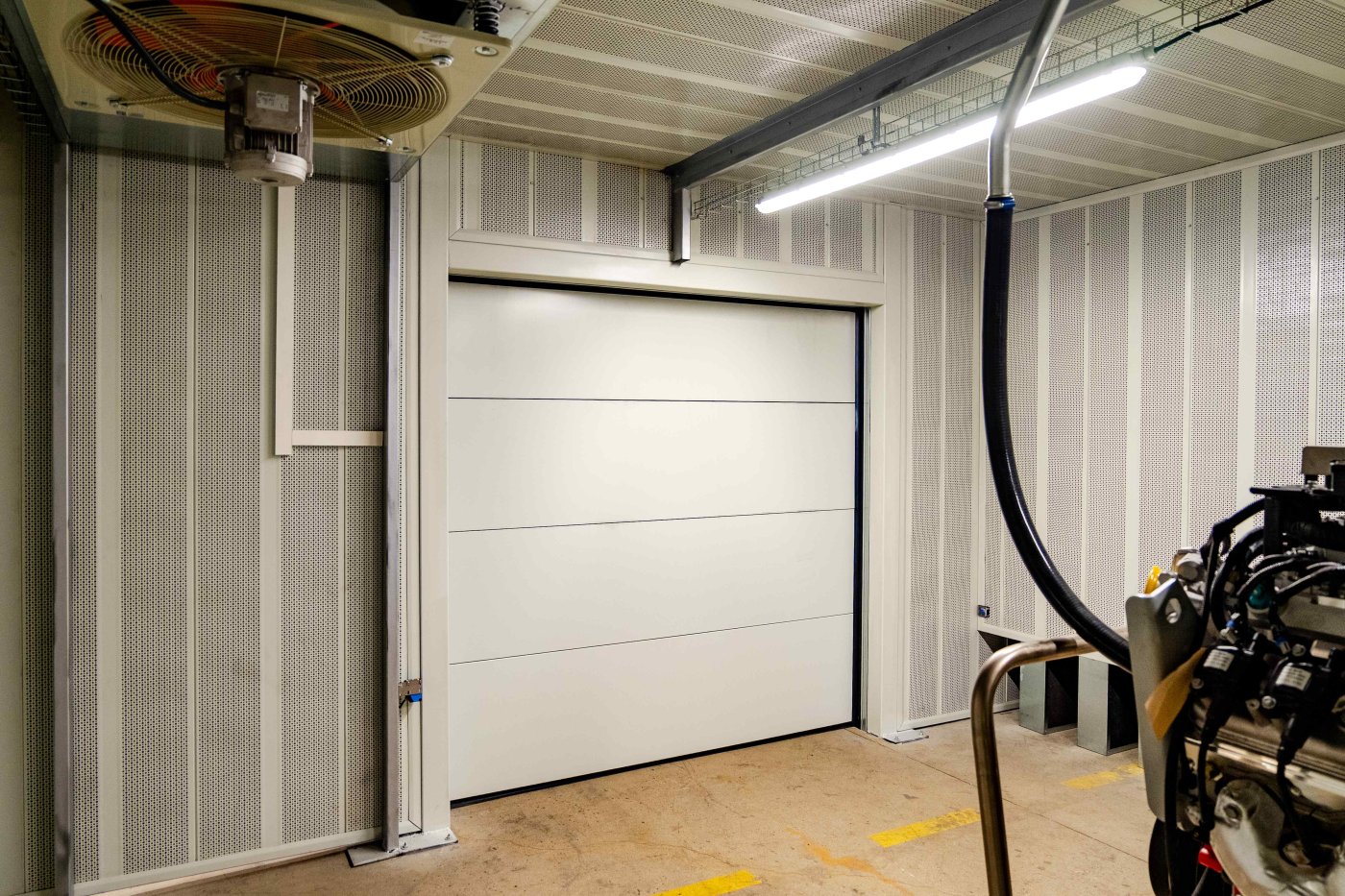

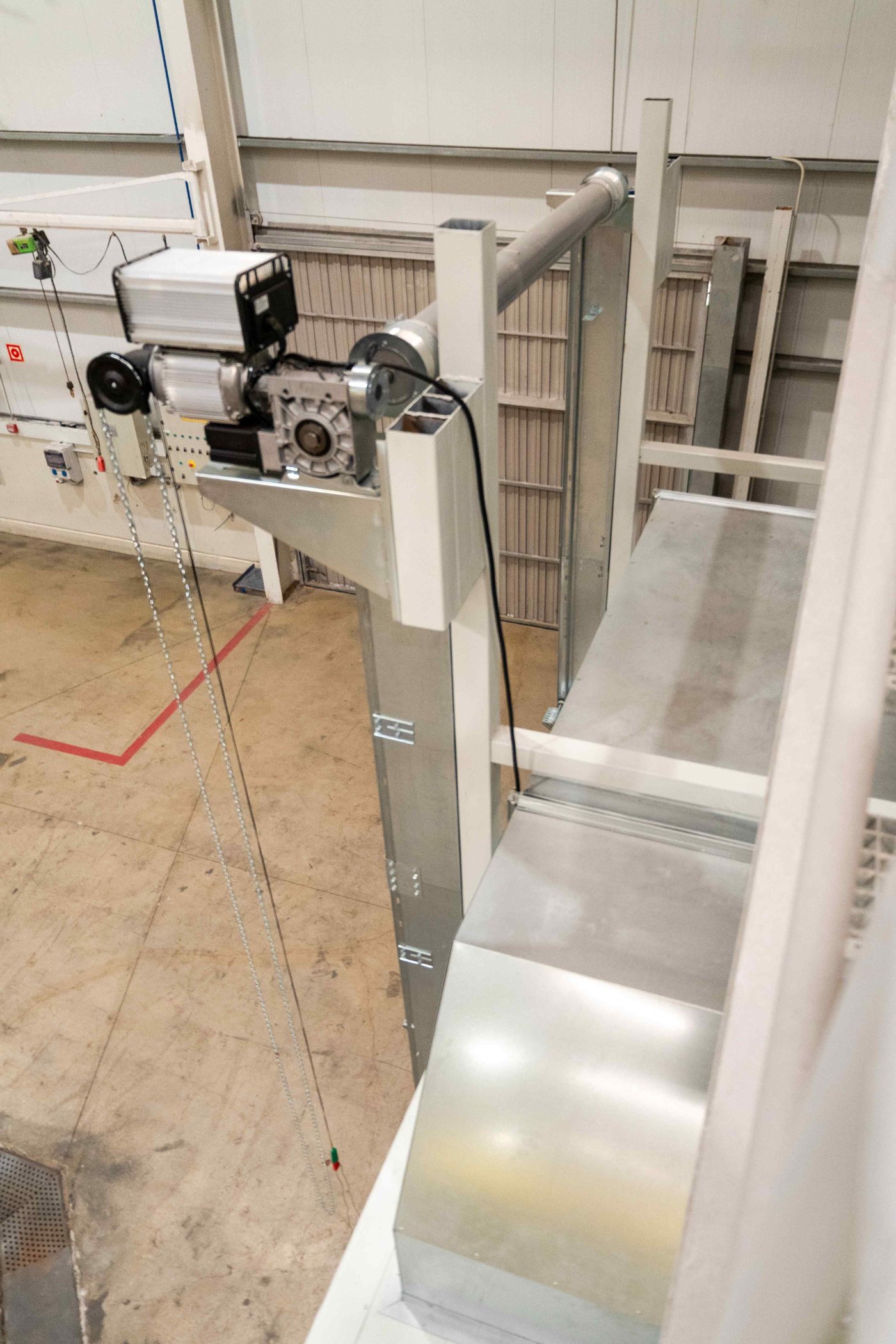

Tras estudiar las necesidades operativas del cliente, se definió la necesidad de instalar una puerta de grandes dimensiones sin obstaculos en el suelo, de forma que se pudieran introducir y sacar los motores que se fueran a ensayar. Nuestra solución se basó en la instalación de una puerta acústica seccional del tipo RS-HA motorizada.

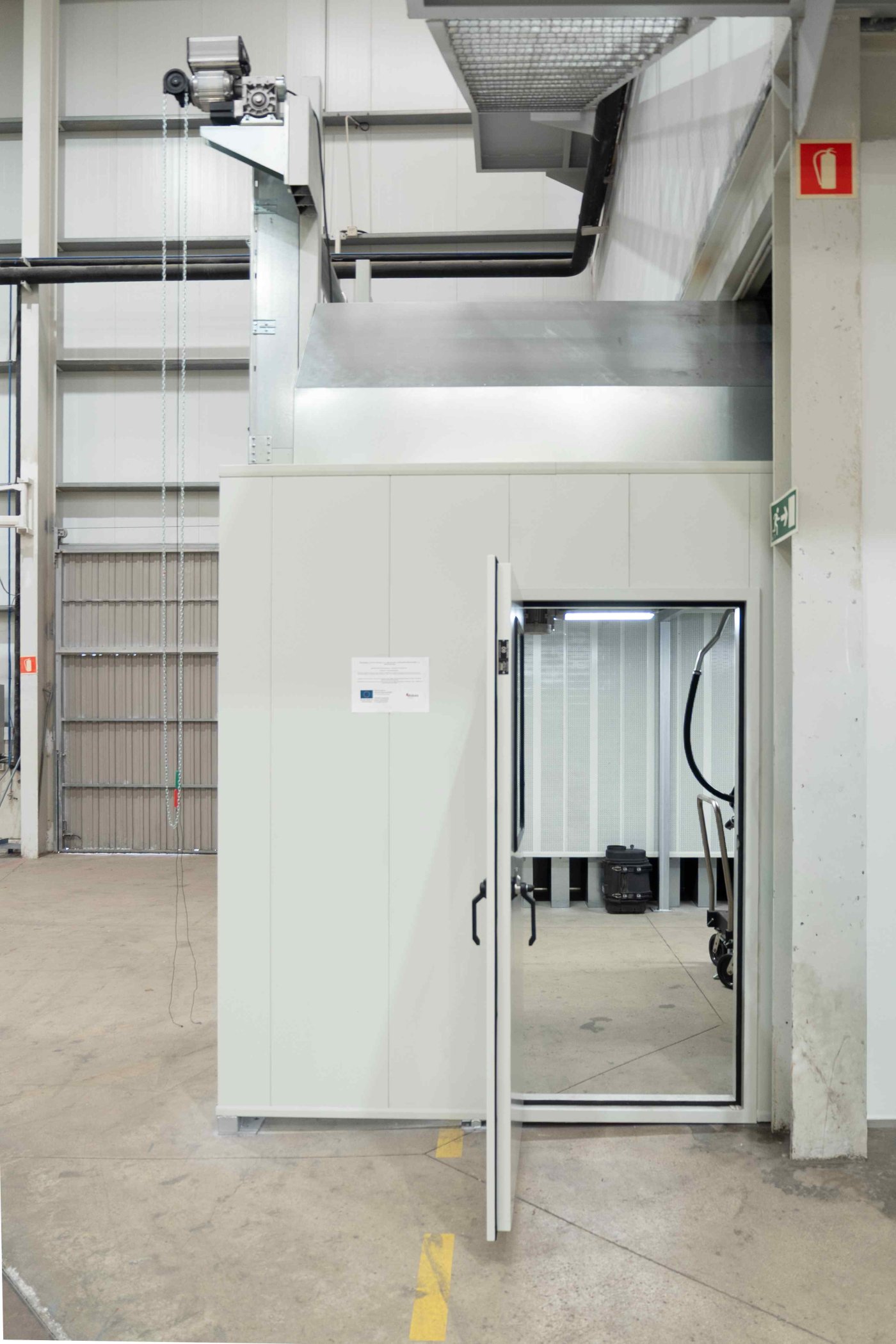

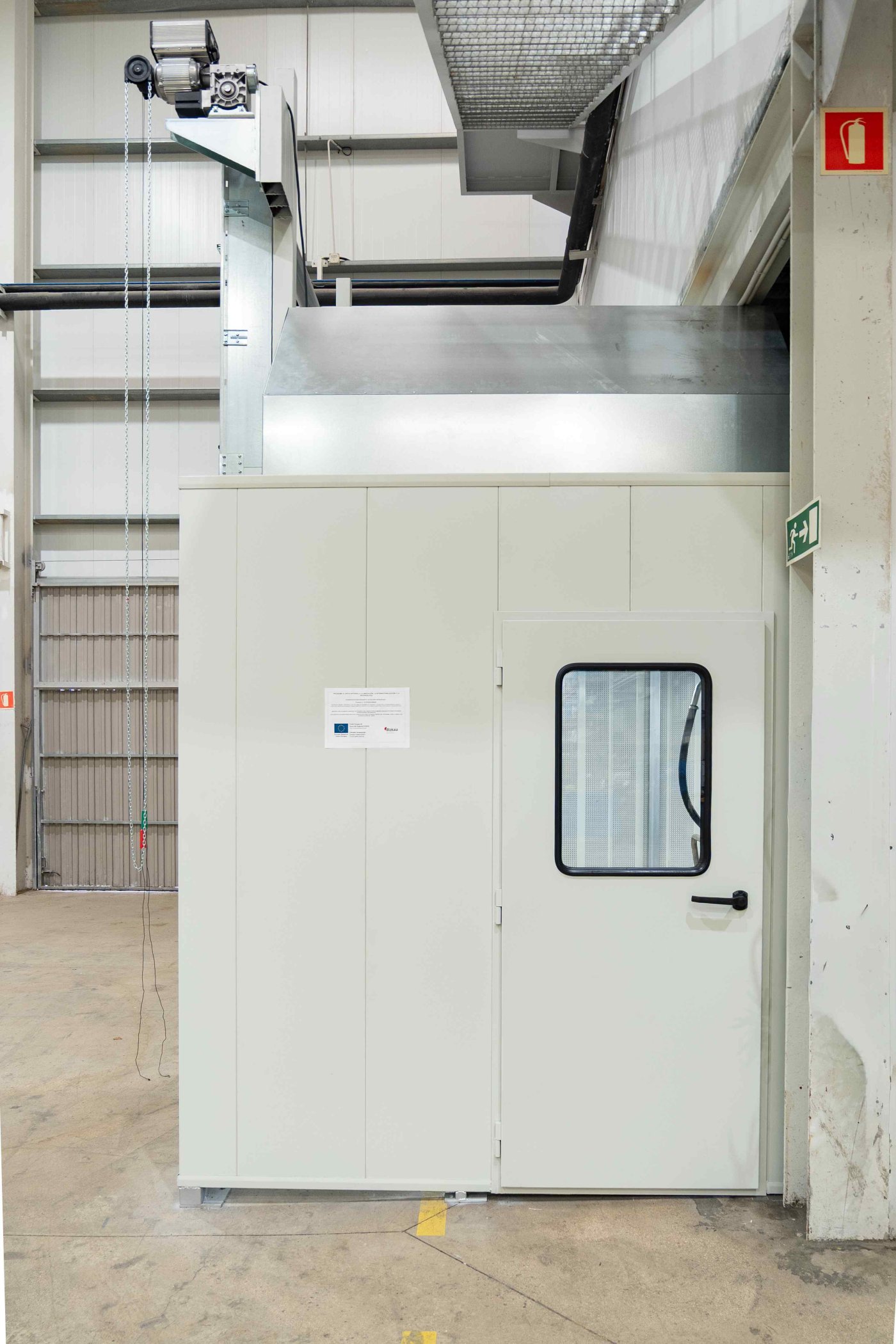

También se hacía necesario que los operarios pudieran acceder al interior del banco sin necesidad de abrir la puerta seccional, que se pensó para el paso de motores, por lo que instalamos una puerta acústica de paso de personal en el lateral derecho, de tipo RS5C con visor acústico rectangular. Esto permitió poder supervisar el interior del cerramiento desde el exterior sin necesidad de abrir las puertas.

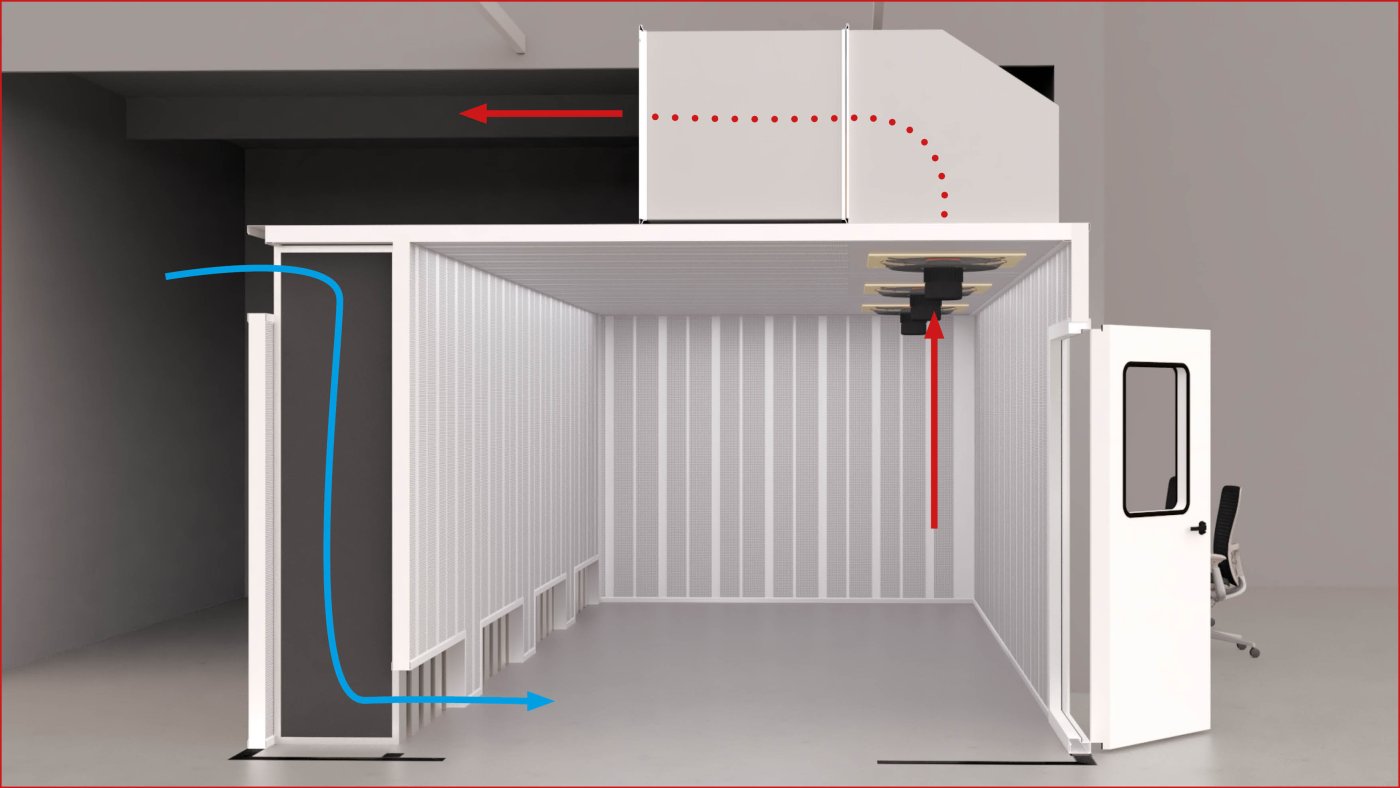

Otro punto clave es la ventilación del interior del banco de ensayos. Debemos tener en cuenta que los motores generaban gases durante su funcionamiento, por lo que se requería de un sistema de ventilación adecuado.

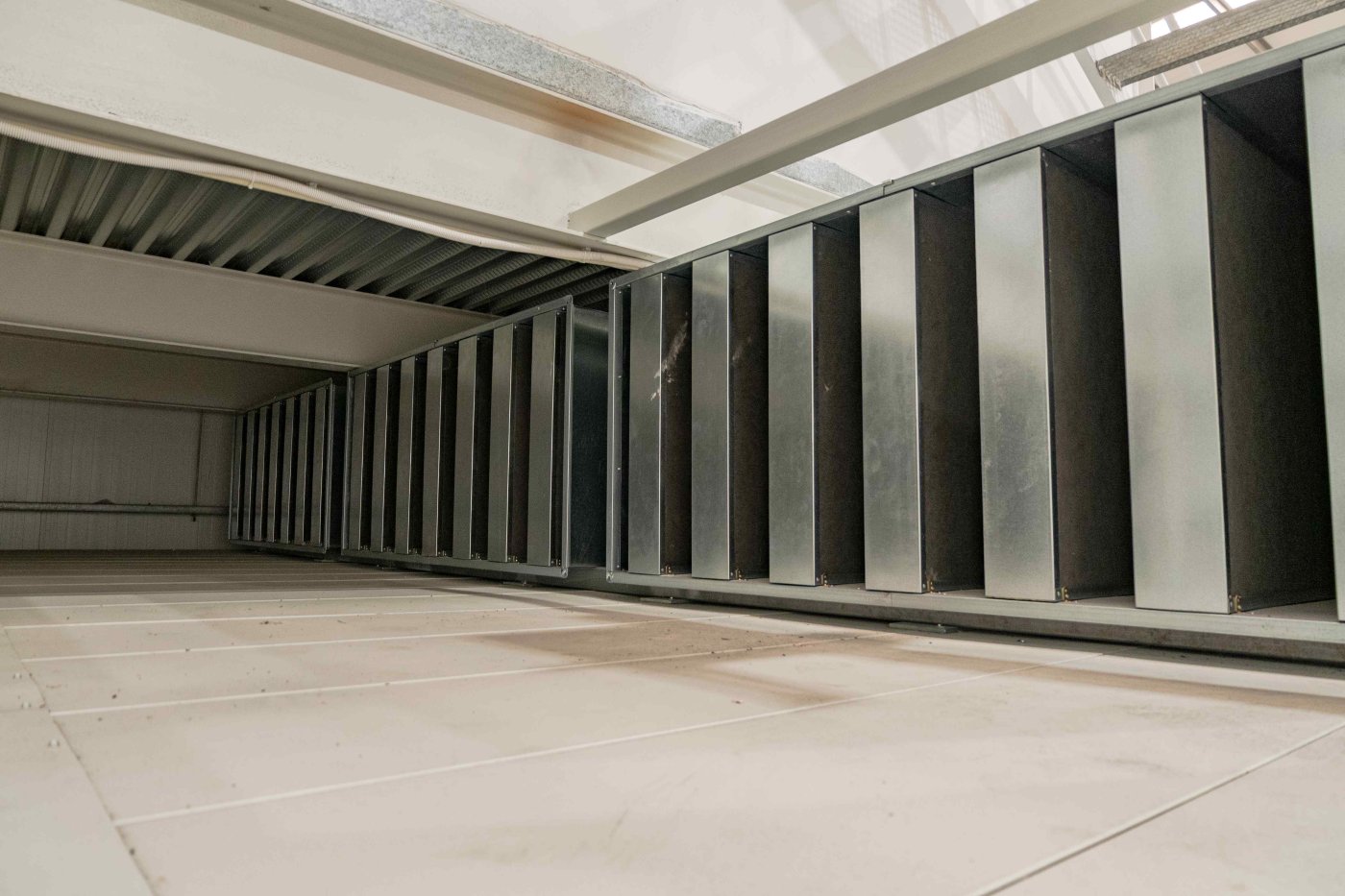

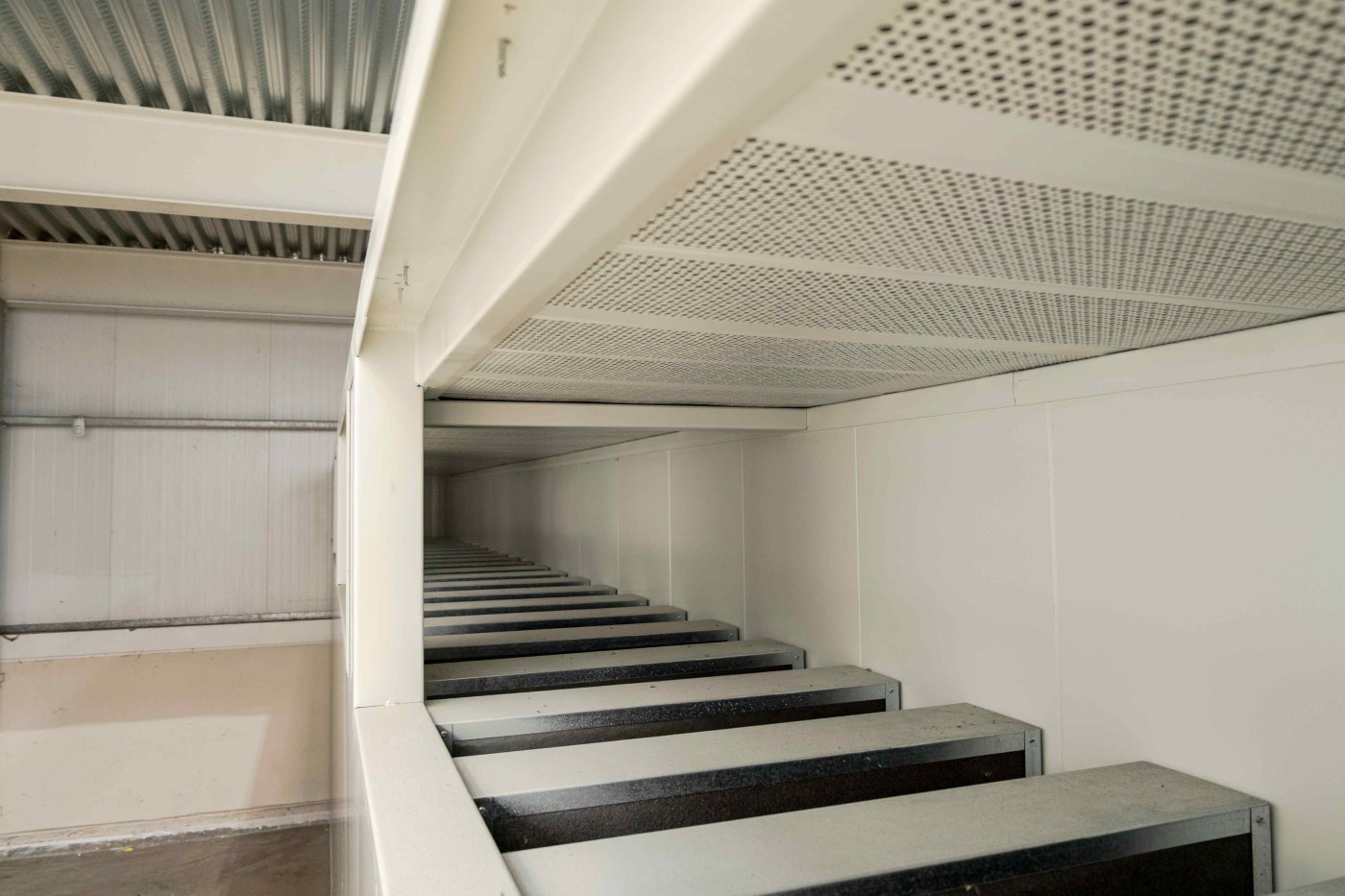

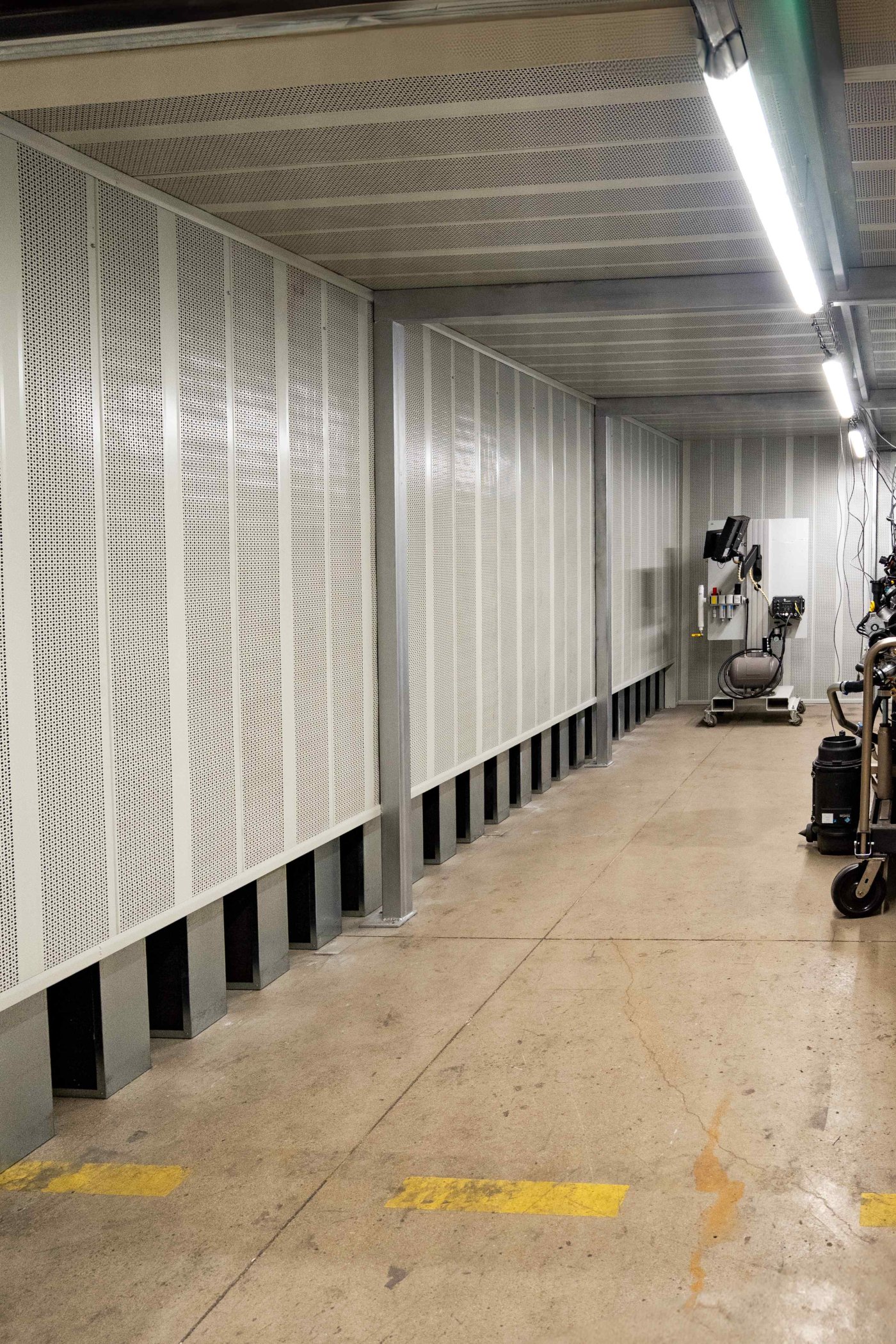

En el ladio izquierdo del cerramiento se instaló un laberinto acústico, fabricado a modo de silenciador. Esta forma de trabajar nos permite reducir el espacio ocupado por el silenciador de entrada, quedando perfectamente integrado en el cerramiento, y aportando aire renovado por la parte inferior del mismo.

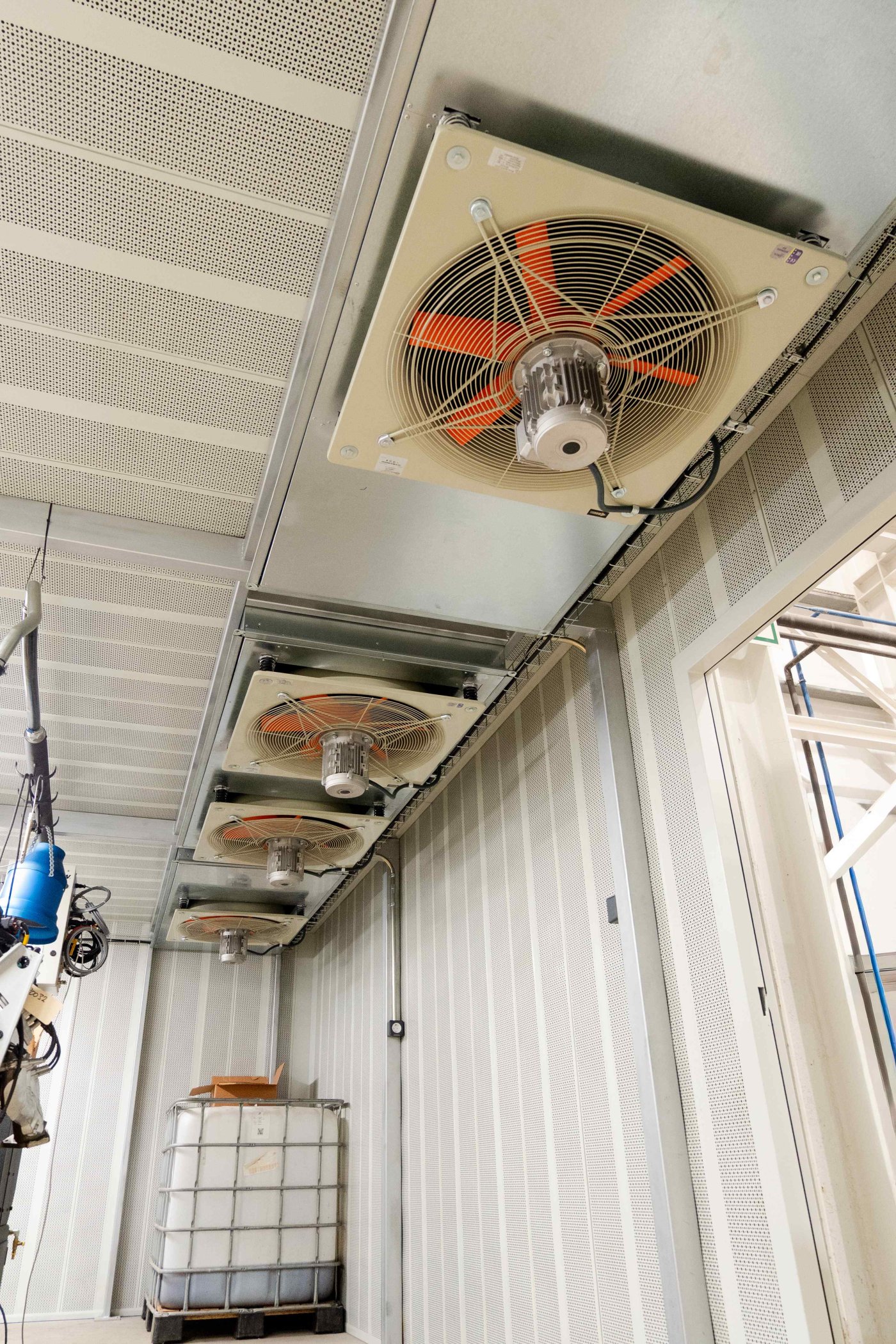

En el lado derecho se instaló un sistema de extracción de aire forzado por ventiladores. El conjunto formado por una tolva insonorizada y un sislenciador acústico SNA permitió alcanzar los valores de aislamiento necesarios, adaptando el caudal de aire extraido a las necesidades de ventilación.

El resultado final del conjunto dió como resultado una zona de trabajo adecuada a las necesidades del cliente.
