Pantalla acústica para grupo de bombas hidráulicas en planta industrial

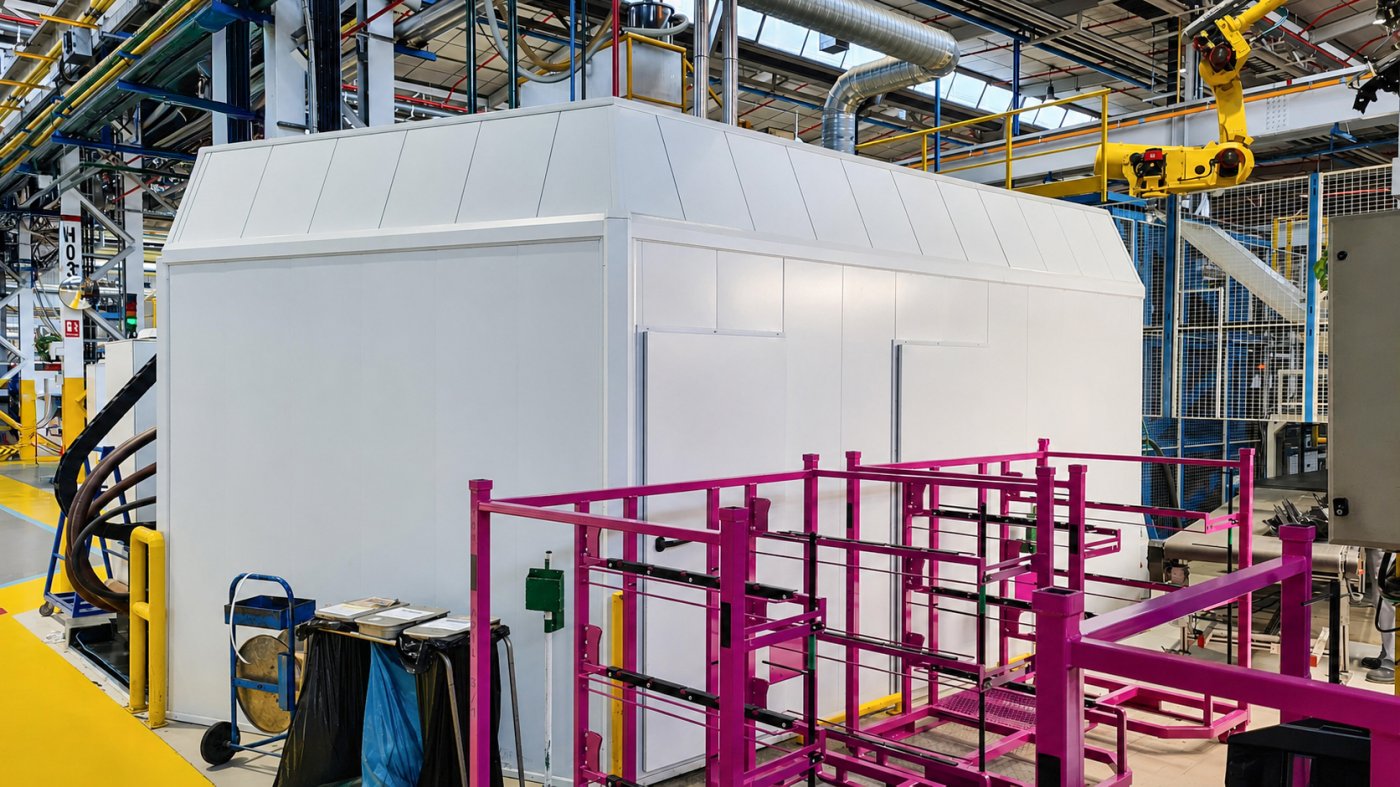

Barrera acústica con visera inclinada
El Problema: Exposición al ruido en zonas de tránsito y restricciones operativas
El grupo hidráulico y motobomba generaba niveles de presión sonora elevados que afectaban a los pasillos perimetrales y puestos de trabajo adyacentes. La exposición continuada superaba los límites fijados por el Real Decreto 286/2006.
El reto técnico de este punto radicaba en tres factores:
-
Incapacidad de cerrar el equipo (Carga térmica): Las bombas generan calor continuo. Un cerramiento acústico dispararía la temperatura interna de la maquinaria y nos obligaría a instalar sistemas de extracción forzada.
-
Paso continuo de líneas de alta presión: Presencia de latiguillos hidráulicos flexados y bandejas de cableado que requieren libertad de movimiento y revisión visual.
-
Puestos e itinerarios expuestos: El ruido se propagaba en la línea directa de visión hacia los pasillos de circulación de operarios.
La Solución: Apantallamiento acústico con visera superior absorbente

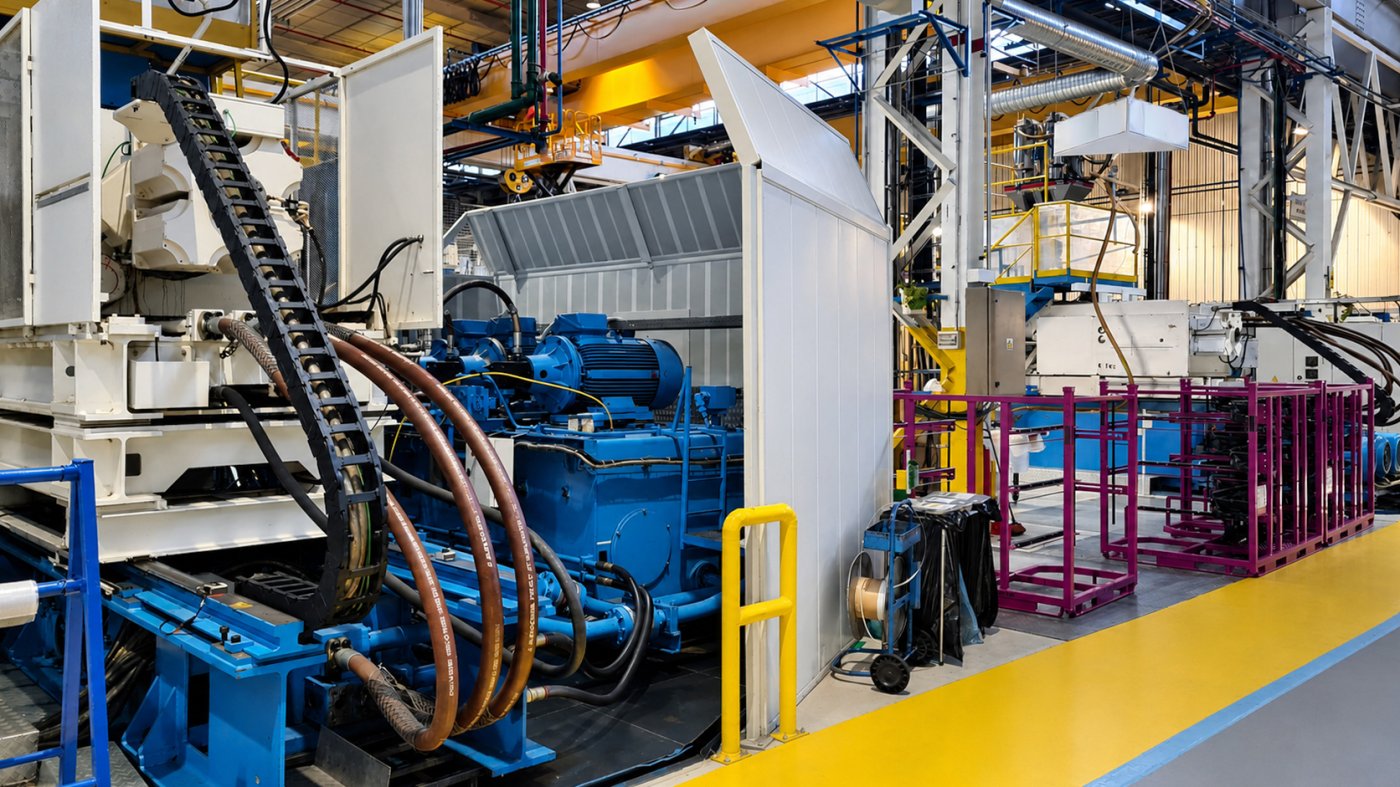

Para reducir el nivel sonoro en las áreas de tránsito sin encajonar la maquinaria ni alterar la ventilación, se diseñó e instaló una pantalla acústica perimetral abierta con visera superior inclinada.

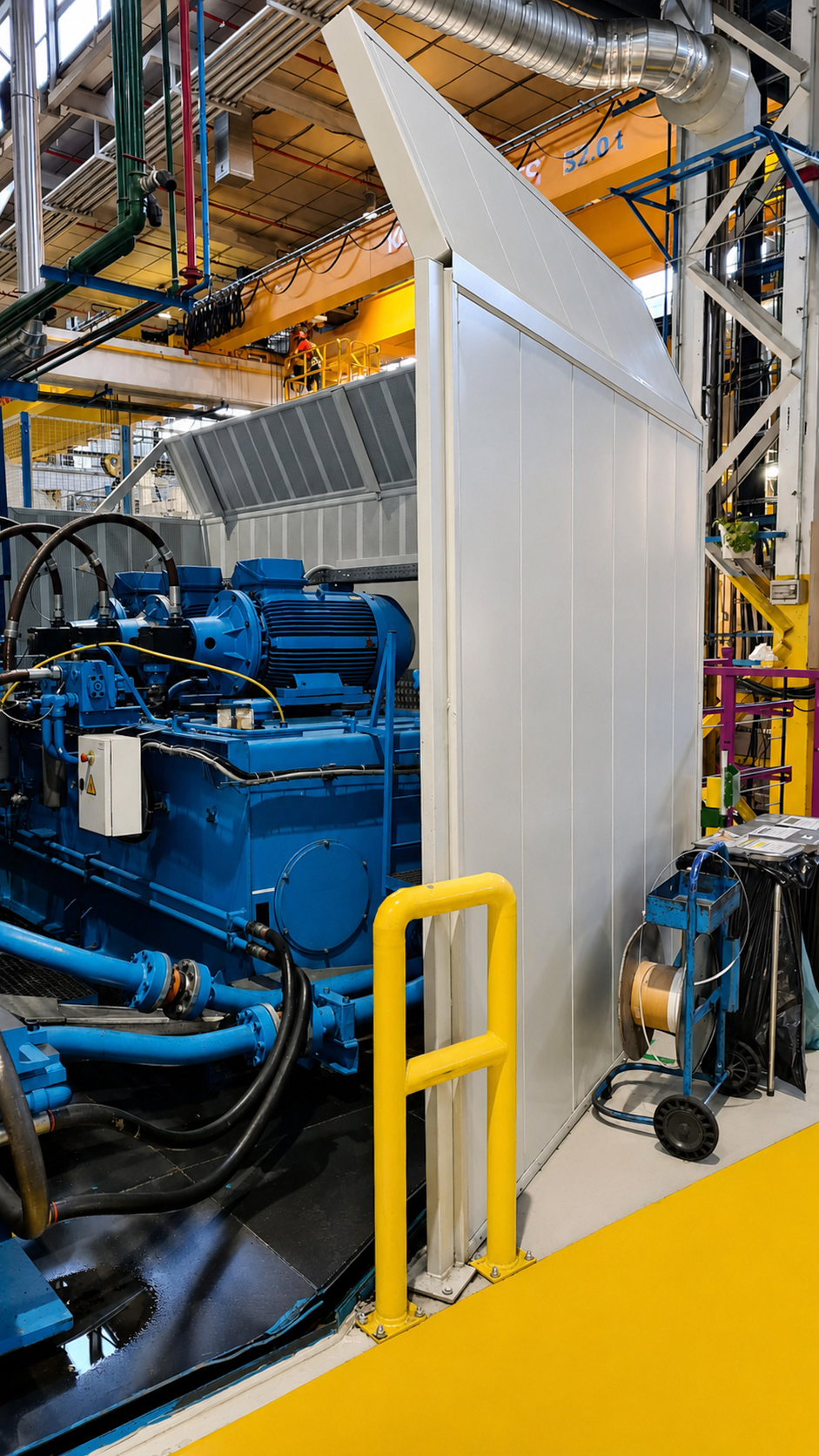

1. Barrera acústica modular (Paneles Acustimódul-80A)
Se interpuso una pantalla fonoabsorbente entre el foco ruidoso y la zona de paso. Los paneles Acustimódul-80A incluyen aislamiento y absorción, pudiendo controlar el nivel de ruido transmitido a zonas de trabajo y evitando el incremento del nivel de ruido por efecto de las reflexiones.

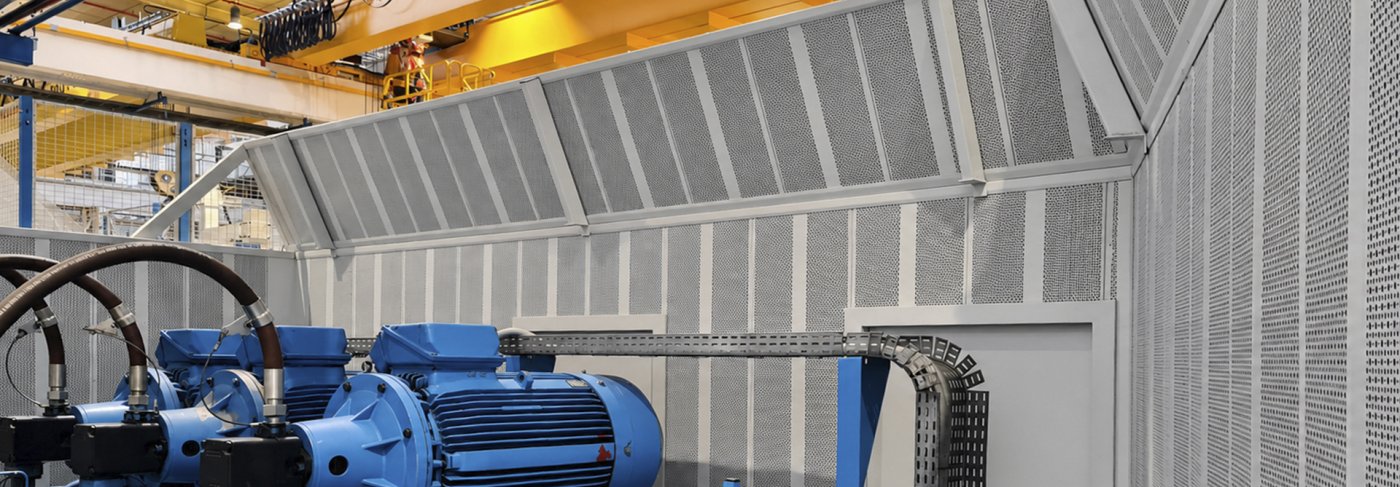

2. Visera superior inclinada
El ruido no solo se propaga en línea recta, sino que se difracta sobre el borde superior de la pantalla. Para atenuar este efecto sin necesidad de colocar un techo cerrado que atrapara el calor, se integró una visera inclinada aislante y absorbente. Esta geometría captura la onda sonora ascendente, reduciendo la energía acústica que supera la barrera hacia las zonas de tránsito adyacentes.
3. Accesibilidad
-

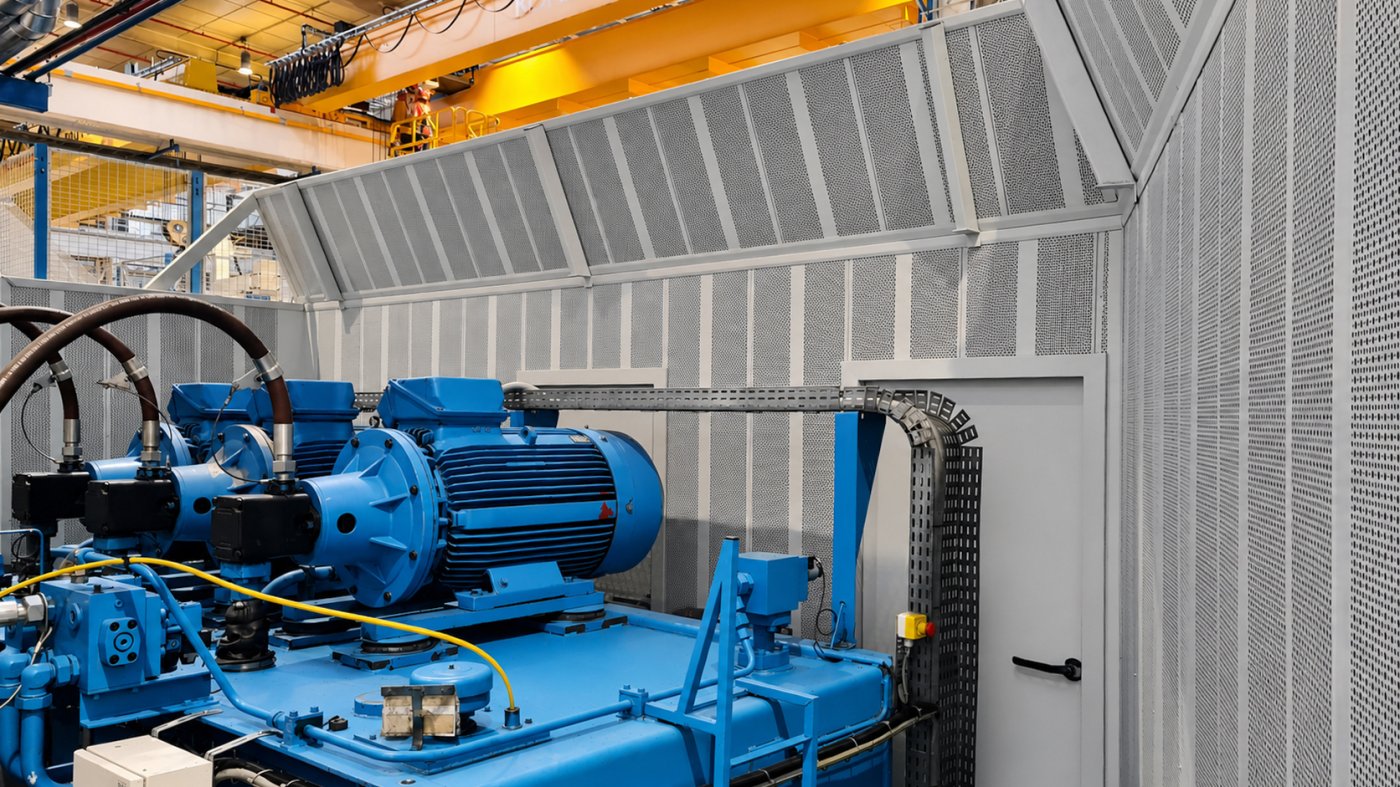

Puerta de registro (Serie RS): La propia pantalla integra un acceso peatonal de cierre hermético para tareas de inspección o mantenimiento a través de puertas acústicas de tipo RS7C.
Resultados
-
Protección del personal: Reducción del nivel de presión sonora equivalente (
$L_{Aeq}$ ) en las zonas de tránsito contiguas, cumpliendo las exigencias de exposición laboral del RD 286/2006. -
Sin riesgo térmico: Al mantenerse la estructura abierta superiormente, la disipación de calor del grupo hidráulico no se vio alterada.
-
Mantenimiento sin demoras: Intervención rápida sobre el equipo a través del acceso integrado o desde la zona frontal abierta.
Si necesitas que te ayudemos con el tratamiento acústico de tus grupos hidráulicos.
FICHA TÉCNICA INSTALACIÓN
Proyecto: Apantallamiento acústico de grupo hidráulico
Sector: Industria.
MATERIAL ACÚSTICO UTILIZADO
-
Pantalla acústica modular con paneles Acustimódul-80A
-
Visera superior inclinada con paneles Acustimódul-80A
-
Acceso peatonal: Puerta acústica RS7C
